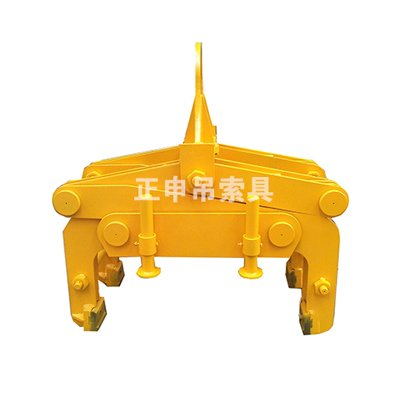

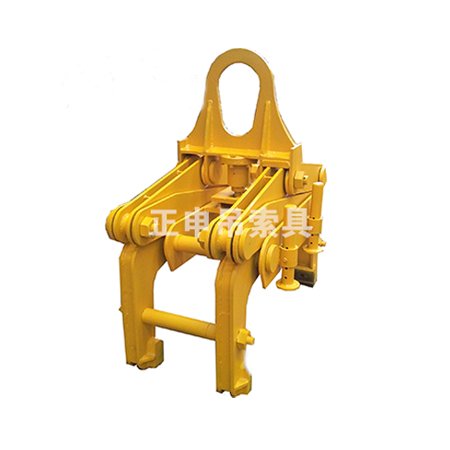

板坯夹钳

钢坯夹钳/钢坯夹具概述

钢坯夹钳采用杠杆原理，无需外力辅助，就可实现方坯的夹持，且夹持可靠，动作灵活，吊运安全可靠。起闭器采用高强度高耐磨的合金钢制造，动作灵活，使用寿命长。

钢坯夹钳/钢坯夹具用途

用途：钢坯夹钳是钢铁厂、港口、码头等单位大批量转运钢坯的专用工具。

钢坯夹钳/钢坯夹具构造

钢坯夹钳主要由吊梁、连杆、启闭机构、同步器、钳臂、支板和钳牙七部分组成。

吊梁

吊梁是与天车钩相连的部件，有吊环卸扣式联接、吊索具式联接和吊耳式联接三种结构。吊环卸扣式联接吊轴，使吊具的受力情况改善，同时也避免了装卸钢坯时的脱钩现象，降低了夹具本身的高度，有利于低矮的场所使用。吊索具式联接吊轴，使夹具的受力较好，但吊具自身的高度大，需在高大的场所使用，在挂吊钩时需用人工进行辅助挂钩。吊耳式联接吊轴，可由吊车司机直接挂钩， 但在吊装作业时需使吊具着地，并下放吊钩直至不受力为止，这样，易导致吊车钩脱钩。

连杆

连杆是吊梁和钳臂的连接件。

启闭机构

启闭机构有手动抬杆式、（自动）双钩式、（自动）单钩式、（自动）转锁式等形式。自动启闭机构是实现钢坯夹具自动开闭的机构。 其动作不需要任何外来动力源，靠夹具自身的重力实现夹具的自动开闭。起闭机构的加油润滑：必须定期（2~3天）加润滑油（或机油），然后上下动作几次，直至润滑完全。严禁加过量的润滑脂润滑！

同步器

同步器是保证夹具各钳臂同步动作的装置。

钳臂

钳臂是夹具的主要增力部件，通过它把钢坯夹起。

支板

支板是钢坯夹具的支撑件。支板支在钢坯的上表面以保证钢坯夹具的启闭机构顺利动作。

钳牙

钳牙有销轴联接式、燕尾联接式和槽形插接式等结构。钳牙是与钢坯直接接触的主要零件， 决定着钢坯夹具夹持钢坯的可靠性。
