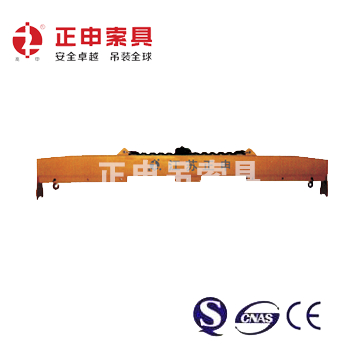

一、HLB横吊梁系列概述
吊梁（包括承载梁及连接索具）是对被吊物吊运的专用横梁吊具。吊梁的生产根据中华人民共和国机械行业标准重型机械通用技术条件JB/T5000.1-5000.15-1998，横梁吊具实现被吊物的吊运，吊运和安装过程简单合理、动作灵活、使用方便、吊运安全可靠。
二、HLB横吊梁额载范围
2-40吨
梁体材料：优质低碳合金结构钢
梁体结构：箱形、流线曲面
梁体配件：销轴、环眼吊钩（旋转吊钩）
三、HLB横吊梁功能和特点
根据被吊物的尺寸，调节吊钩位置
四、HLB横吊梁技术参数
额定载荷 | 可调范围 | 有效长度 | 主吊环尺寸 Dimensions | 外形尺寸 Dimendions | ||
WLL | Adjustsble | Valid length | (mm) | (mm) | ||
scope | ||||||
( t ) | ( m) | L1(m) | D | E | F | A×B×C |
2 | 1-3 | 3 | 80 | 20 | 150 | 3180×160×1800 |
3.2 | 3-5 | 5 | 90 | 24 | 160 | 5200×210×2100 |
5 | 3-5 | 5 | 100 | 28 | 190 | 5300×240×2400 |
8 | 6-8 | 8 | 110 | 32 | 200 | 8350×250×380 |
10 | 6-8 | 8 | 120 | 34 | 230 | 8350×280×3850 |
12.5 | 6-8 | 8 | 135 | 38 | 250 | 8350×280×3900 |
16 | 6-8 | 8 | 140 | 42 | 270 | 8350×300×4050 |
20 | 6-8 | 8 | 160 | 46 | 310 | 8400×300×4150 |
25 | 6-8 | 8 | 180 | 52 | 330 | 8460×380×4300 |
32 | 6-10 | 10 | 180 | 56 | 330 | 10500×480×4550 |
40 | 6-10 | 10 | 220 | 69 | 396 | 10500×480×4650 |
