产品描述

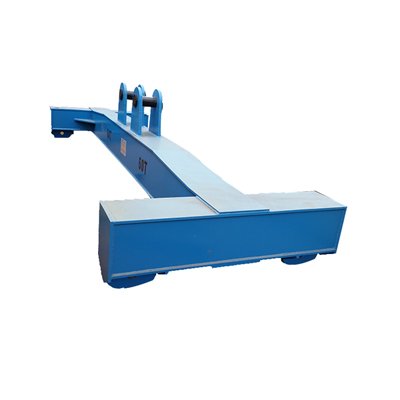

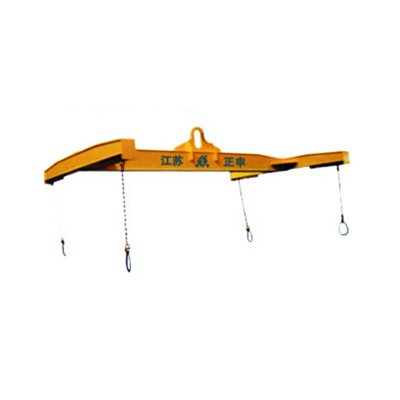

一、HLC横吊梁概述

2-40吨

梁体材料：优质低碳合金结构钢

梁体结构：箱形、流线曲面

梁体配件：销轴、环眼吊钩（旋转吊钩）

二、HLC横吊梁参数

载荷 WLL ( t )	L1 (m)	L2 (m)	A (mm)	B (mm)	C (mm)	R (mm)	外形尺寸 Dimensions 长×宽×高
2	3	1-2	1450	220	800	100	3130×2080×1450
3.2	6	1-2	1480	220	835	100	3130×2080×1480
5	6	1-2	1500	220	835	100	3130×2080×1500
8	8	2-3	3500	385	2500	100	3180×2240×3500
10	8	2-3	3600	445	2500	120	3180×2240×3600
12.5	8	2-4	3700	445	2500	120	3180×2240×3700
16	8	2-4	3750	450	2500	120	3180×2240×3750
20	10	2-4	3800	565	2500	125	4200×2240×3800
25	10	3-5	4000	650	2500	155	4200×2240×4000
32	12	3-5	4100	650	2500	155	4220×2240×4100
40	12	3-5	4100	650	2500	155	4250×2240×4100

三、HLC横吊梁结构

主承载吊梁是主要承载组合部分，它的安全系数4

上部有吊环，可直接与天车钩连接，行车连接吊粱后，进行吊运工作
连接索具用于承载梁与中包的连接索具，为吊梁左右两端吊耳

四、HLC横吊梁使用方法和注意事项

1、移动天车，使天车吊钩与吊梁的吊环连接，当起升到合适高度后，察看吊梁是否水平，吊链是否打结。
2、然后移动主粱，到被吊物上方，用连接索具与被吊物连接，然后缓慢提升天
3、试吊平衡：天车提升后，主粱平衡度应小于1°，用肉眼观察承载梁是否处于平衡状态，当完全处于平衡状态时，即可进行吊运。
4、负载试吊：负载试吊过程就是整体准备的最后过程，操作的全部过程的最后部分，应缓慢提升负载，当刚刚离地时，停止提升，观察整体受力情况，然后缓慢放松负载，如没有异常，方可正常吊运。
